Dans le schéma, les champs sont écrits en majuscules. Le préfixe indique la famille du champ.
On trouve par exemple les champs :
ARR_REF pour la référence de l'arrêté
VEH_TYPES pour les types de véhicules autorisés ou interdits
EMPRISE_DESIGNATION pour la désignation de l'emprise règlementée : rue, quartier, aire piétonne, commune

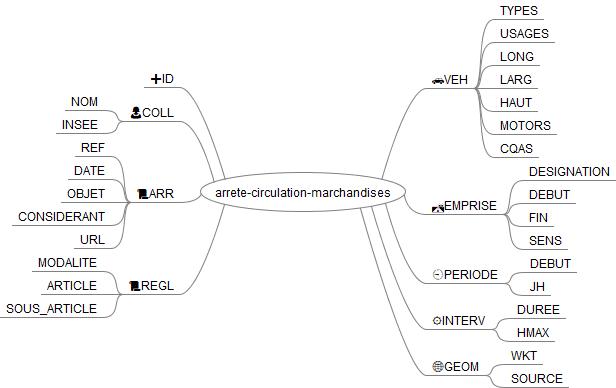

Le diagramme ci-dessous liste l'ensemble des champs sous la forme d'une carte mentale et permet de voir les ramifications thématiques de chaque champ (informations associées à l'arrêté, aux véhicules, aux périodes et heures de la journée,...)
